1. 개요 파형강관(KS D 3590, ASTMA 706)은 1896년 미국에서 개발된 이래 미국, 캐나다 유럽, 일본 등지에서 배수관으로 활발히 사용되고 있으며, 국내에서는 배수관 건설공사 시 증가하는 인력난과 비용 및 환경생태 보존의때문에 그동안 사용해왔던 콘크리트관의 대체 자재가 절실히 요구됨에 따라, 1990년 12월 포스코의 배수관용 아연도강판(KS D 3506) 개발에 힘입어 미국 ASTM A706 및 KS D 3590 규격을 준수한 파형강관을 전국 공업단지 및 택지조성, 도로, 골프장,아파트단지, 경기장 학교운동장 등의 건설현장에 생산 공급하고 있습니다.

일반형 - 우수관로 및 각종 배수관용으로 가장 널리 쓰이고 있음     주공형 - 주택공사 시공현장 및 농업용수로관, 경지정리 현장 등에 널리 이용     유공관 - 운동장, 토널공사등의 지반배수에 널리 쓰이며 치밀한 타공으로 별도의 부직포시공이 필요없음     접속관 및 곡관 - T자형, ＋자형, Y자형, 90도 엘보우 등 다양한 형태의 제작이 가능하고 줄임관, 낙차관 엘보우등 현장의 어떠한 요구에도 제작이 가능하여 빠르고 쉬운 시공을 할수 있음

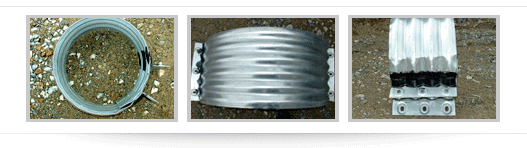

● 이음관

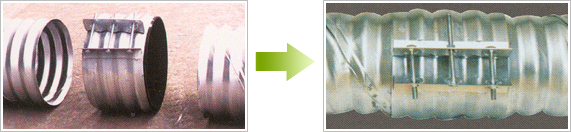

● 접합방법

• 우수한 시공성과 경제성
  - 단위중량이 가벼워(흄관의 1/5~1/10) 시공이 간편함
  - 1본당 길이가 길어(표준6m, 최대 12m) 관접합 개소가 적어지므로 획기적인 공사비절감과 공기단축 가능
  - 기초공사, 설치, 소운반이 간단하여 경제성이 뛰어남
  - 파손에 의한 자재손실이 없음
  - 계절에 관계없이 전천후 시공이 가능하며, 유지보수도 용이함

• 긴 내구수명
  - KS3506 용융아연도금강판(600g/m2) 사용으로 내부식성이 우수함
  - 파형강관의 내구수명은 100년 이상의 사용역사를 가진 미국에서 60년 이상의 내구수명 입증
  - 용도에 따라 특수피복으로 내부식성을 강화시켜 광범위하게 사용가능(PS 파형강관)

• 높은 외압강도
  - 일정한 파형골과 락심(Lock Seam)으로 뛰어난 외압강도 발휘
  - 연성관으로 하중이 관주위에 등분포되어 내하력이 큼
  - 파형강관의 뒷채움의 토층링(Ring) 구조물로서 횡하중의 반력이 작용

● 파형강관의 규격

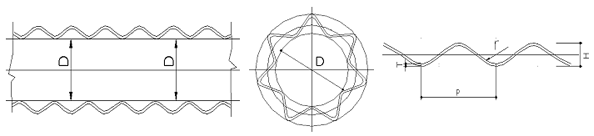

• 단면모양


  형식	치수(mm)
  	파의길이(P)	파의깊이(H)	파의 굽힘반지름(r)
  1RS	68.0	13.0	17.5

• 표준형 강관의 치수

  기호	호칭(D)	판두께(T)			길이(L)
  		1.6	2.0	2.7
  S.R	150	○			지정된 길이 (6000)
  	200	○
  	250	○
  	300	○
  1RS	300	○	○
  	400	○	○
  	450	○	○
  	500	○	○
  	600	○	○	○
  	700	○	○	○
  	800	○	○	○
  	900	○	○	○
  	1000	○	○	○
  	1200		○	○
  	1500		○	○

  ※비고 : PS 파형강판 두께는 피복전의 두께(일반 파형강관)로 표시한다.

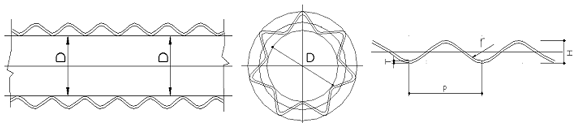

• 단면모양


  형식	치수(mm)
  	파의길이(P)	파의깊이(H)	파의 굽힘반지름(r)
  3RS	76	25	17.5

• 표준형 강관의 치수 (단위 : mm)

  기호	호칭(D)	판두께(T)		길이(L)
  		2.7	3.2
  3RS	1200	O
  	1500	O
  	1650	O
  	1800	O
  	2000	O
  	2400	O
  	2400		O

  ※비고 : PS 파형강판 두께는 피복전의 두께(일반 파형강관)로 표시한다.
